5.3 Phong Schattgierung

Die Phong - Schattierung verbessert die Ergebnisse von Gouraud, indem der Mach-Band-Effekt reduziert wird und die Beleuchungsverhältnisse realistischer modelliert werden. Dieses wird erreicht, indem für jedes darzustellende Pixel die Beleuchtungsgleichung einmal angewendet wird.

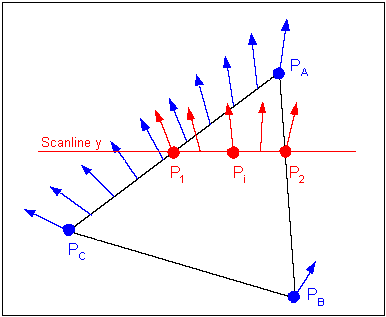

Das Verfahren von Phong benutzt, genauso wie das von Gouraud, einen Scanlinealgorithmus um die Polygonfläche zu schattieren.  Zuerst werden die Normalenvektoren der Eckpunkte des Polygongitters durch Interpolation der Polygonnormalen der angrenzenden Flächen berechnet (s. Gouraud - Schattierung). Durch die Interpolation der Normalenvektoren der Eckpunkte P_A und P_C bzw. P_A und P_B werden die Vektoren an den Punkten P₁ und P₂ (s. Abb. 1) ermittelt.

Abbildung 1

Um nun die Intensitätswerte entlang der Scanline zu berechnen, werden die Normalen zwischen P₁ und P₂ interpoliert und auf die Beleuchtungsgleichung angewendet :

Abbildung 2 zeigt eine mit dem Phong-Verfahren schattierte Szene. Im Vergleich zur Gouraud-Schattierung liefert dieses Verfahren zwar anspruchsvollere Ergebnisse, man darf aber den hohen Rechenaufwand der sich durch die Auswertung der Beleuchtungsgleichung ergibt, nicht unberücksichtigt lassen.
